УЗО — устройство защитного отключения — стоит между человеком и поражением током каждый раз, когда где-то в сети возникает утечка: на повреждённой изоляции, во влажном помещении, в неисправном приборе. Пока УЗО срабатывает штатно, риск минимален. Но устройство защитного отключения тоже изнашивается: контакты подгорают, механизм отключения теряет чувствительность, и по-настоящему узнать, работает УЗО или нет, можно только испытанием, а не на глаз.

Разберём, какие параметры проверяют при испытании УЗО, чем отличается бытовая проверка кнопкой «Тест» от инструментальных измерений и как часто нужно тестировать устройство защитного отключения.

Испытание УЗО оценивает два ключевых параметра:

• дифференциальный ток срабатывания — при каком токе утечки устройство защитного отключения реально отключит цепь. По норме УЗО должно сработать в диапазоне от половины номинального дифференциального тока (IΔн) до самого номинального значения. Например, для УЗО на 30 мА срабатывание в диапазоне 15–30 мА — это норма, а если устройство срабатывает намного позже или не срабатывает вовсе — оно неисправно;
• время отключения — за сколько миллисекунд УЗО разрывает цепь после появления тока утечки. По ГОСТ Р 51326.1-99 верхний предел — 0,3 секунды, и чем чувствительнее номинал устройства, тем быстрее должно происходить отключение.

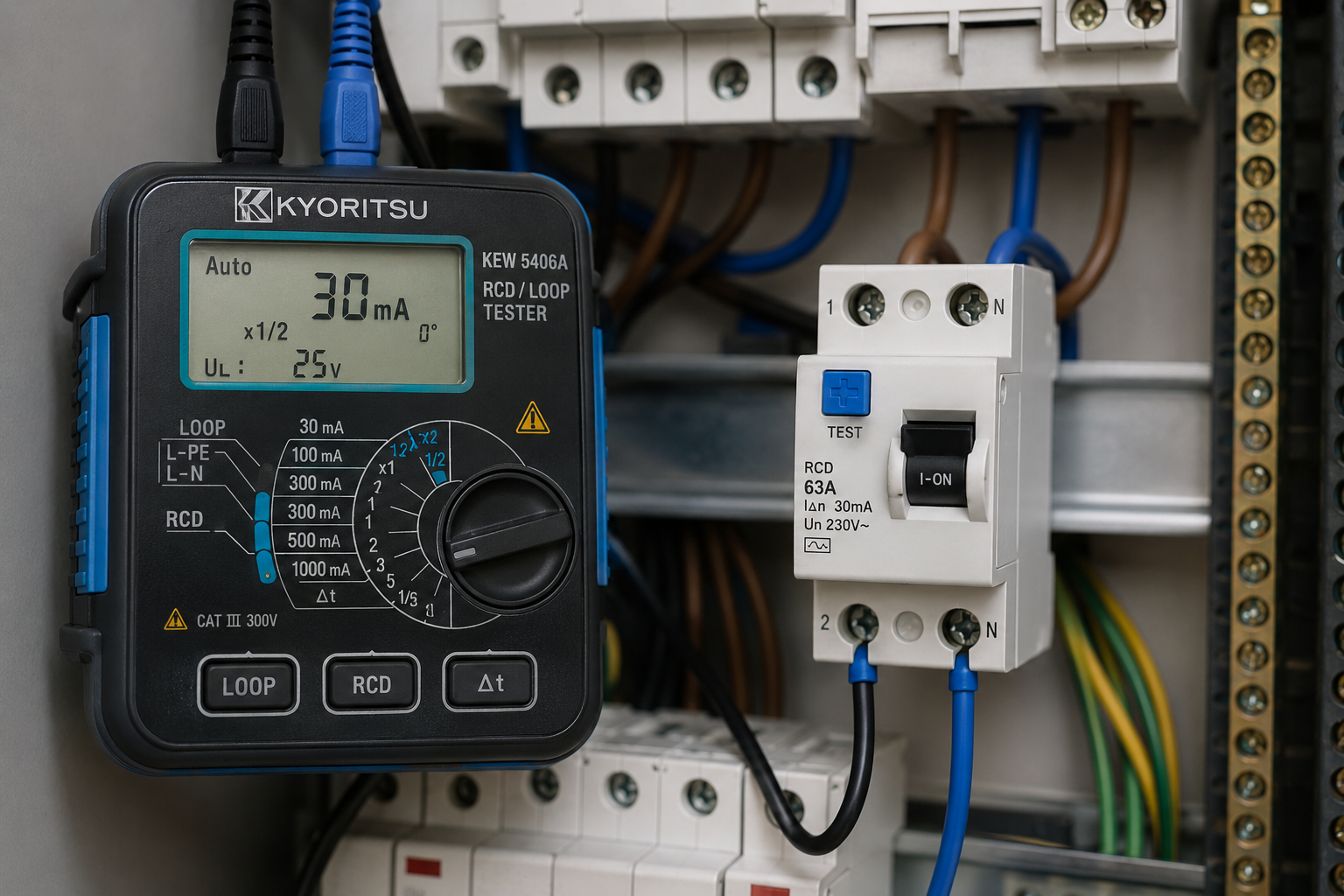

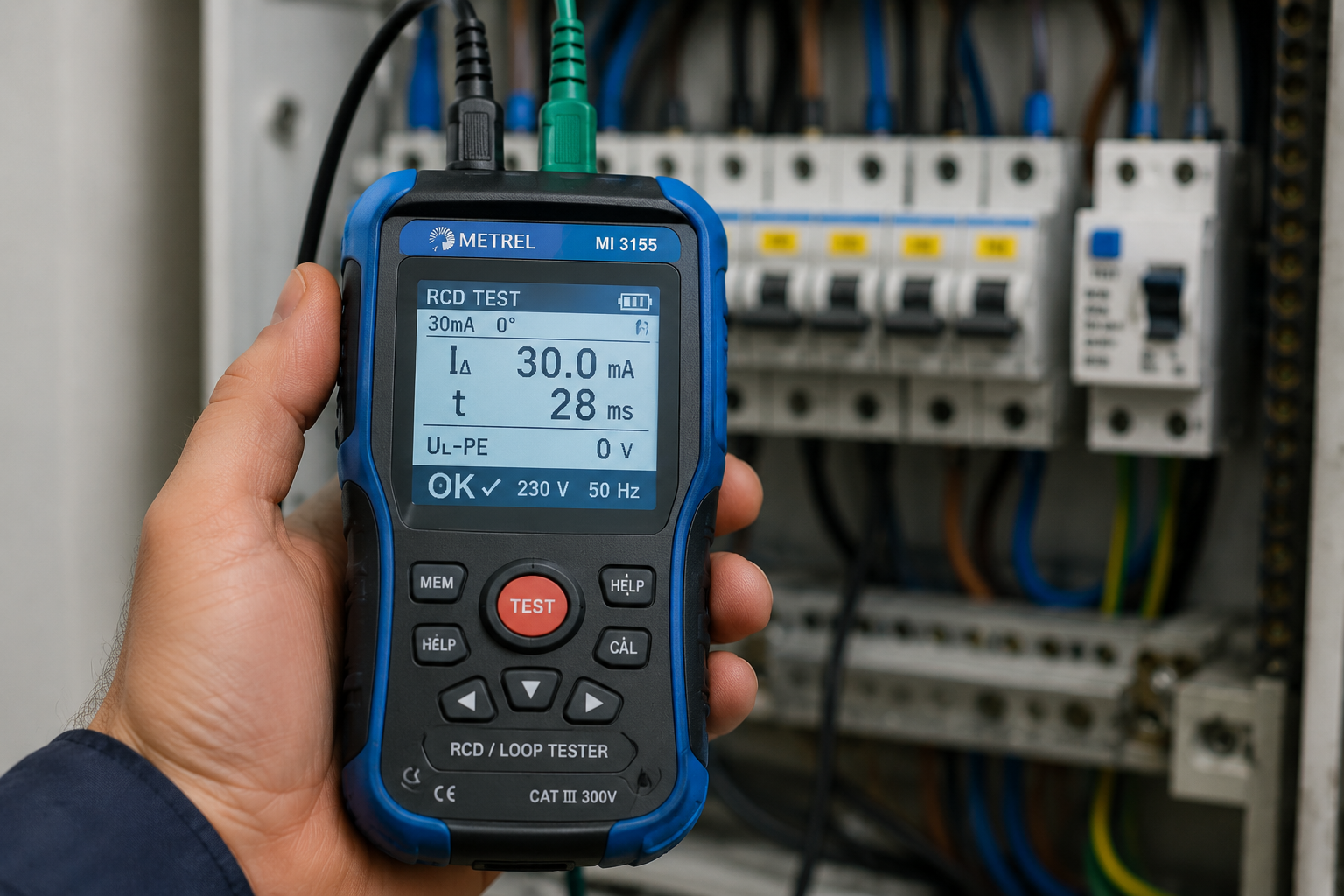

Для проверки этих параметров используют специализированный тестер УЗО — он подаёт в цепь испытательный ток, имитирующий утечку, и фиксирует и ток, и время срабатывания. Кнопка «Тест» на корпусе самого УЗО такой точности не даёт: она просто подтверждает, что механизм отключения в принципе работает, но не показывает, при каком именно токе и за какое время.

Часто путают два уровня контроля УЗО, а они закрывают разные задачи:

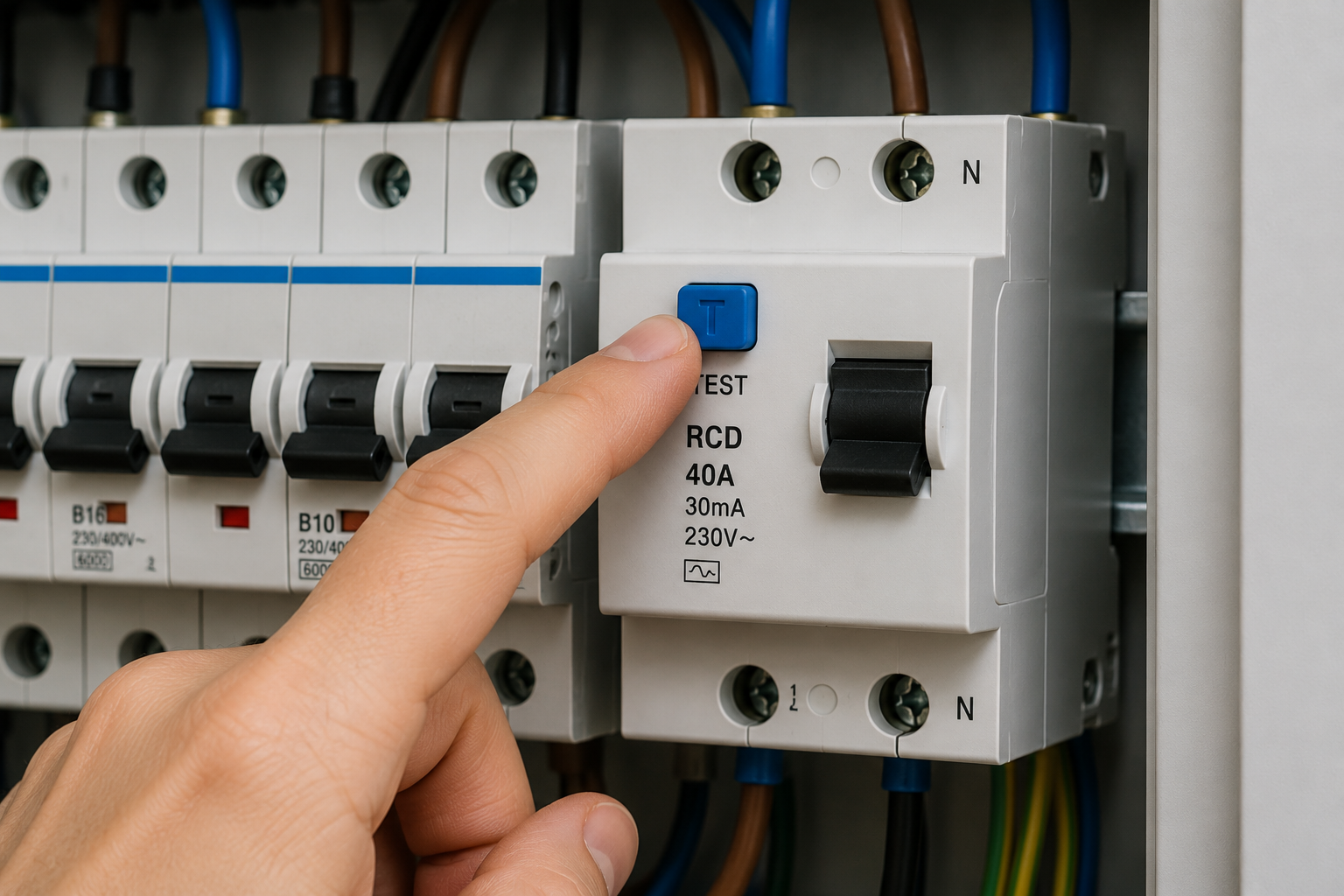

• проверка кнопкой «Тест» — простое действие, которое может выполнить любой сотрудник на объекте. Рекомендуется делать это не реже раза в месяц, а по ПТЭЭП — не реже раза в квартал. Кнопка лишь подтверждает, что механизм отключения не заклинил;
• инструментальное испытание тестером УЗО — измеряет фактический ток и время срабатывания, сравнивает с нормативом и заканчивается протоколом. Такую проверку выполняет электролаборатория, и по нормам ПТЭЭП и ГОСТ Р 50571.16-2007 её нужно проводить не реже раза в 3 года.

Проверка кнопкой хороша для повседневного контроля, но заменить полноценное испытание она не может: реальный ток и время срабатывания она не показывает, а именно от них зависит, успеет ли УЗО среагировать до того, как человек получит удар током.

Инструментальная проверка обязательна:

• при вводе устройства в эксплуатацию — как часть приёмо-сдаточных испытаний;
• планово, раз в 3 года, вместе с комплексными электроизмерениями;
• после замены элементов УЗО или ремонта участка сети;
• если появились сомнения в работе устройства — например, кнопка «Тест» срабатывает с задержкой или УЗО периодически отключается без видимой причины.

Протокол составляют по форме, которую принимают контролирующие органы. В нём фиксируют:

• тип, номинал и серийный номер устройства;
• вид дифференциального тока — АС или А;
• номинальный отключающий ток (IΔн) и фактическое значение, при котором сработало УЗО;
• измеренное и допустимое время отключения;
• заключение о работоспособности устройства и, при необходимости, рекомендацию по замене.

Протокол оформляют на каждое УЗО отдельно, а при комплексной проверке объекта собирают в единый технический отчёт вместе с протоколами по автоматическим выключателям, сопротивлению изоляции и заземлению.

Неисправное УЗО — это устройство, которое выглядит рабочим, стоит в щите, но в критический момент не сработает. Для влажных помещений, санузлов, наружных розеток и любых зон с повышенным риском поражения током это прямая угроза здоровью людей. При проверках Ростехнадзора и Госпожнадзора отсутствие протоколов испытаний УЗО — тоже основание для предписания, наравне с просроченными протоколами по изоляции и автоматическим выключателям.

Мы в FLTECH проверяем УЗО инструментально — с измерением тока и времени срабатывания, а не только кнопкой «Тест», и оформляем протоколы, которые принимает Ростехнадзор. Испытание УЗО обычно включаем в комплекс электроизмерений вместе с проверкой автоматических выключателей и сопротивления изоляции.

Нужно испытание УЗО на объекте? Оставьте заявку — рассчитаем стоимость с учётом количества устройств и типа сети.
