Изоляция кабеля или обмотки двигателя стареет незаметно: сеть продолжает работать, а сопротивление изоляции тем временем падает. Пока оно в норме — риски минимальны, но стоит показателю просесть ниже допустимого значения, и вероятность короткого замыкания или пожара резко растёт. Проблема в том, что на глаз это не определить — нужны регулярные замеры, и лучше не дожидаться, пока что-то сгорит, а проверять сеть по графику.

Разберёмся, откуда берутся сроки этих проверок, как часто нужно измерять сопротивление изоляции для разных типов помещений и кто в итоге отвечает за то, чтобы график соблюдался.

Периодичность измерений регулируют Правила технической эксплуатации электроустановок потребителей — ПТЭЭП, утверждённые Минэнерго России. Конкретные сроки испытаний прописаны в приложении 3.1, таблица 37.

Формулировка в правилах устроена немного хитро: часть решения ПТЭЭП отдаёт на откуп техническому руководителю предприятия — именно он утверждает график ППР и определяет периодичность проверок с учётом состояния сетей, рекомендаций производителя оборудования и местных условий. Но совсем произвольно назначать сроки нельзя: по ключевым категориям помещений в правилах закреплены минимальные ориентиры, ниже которых опускаться нельзя ни при каких обстоятельствах.

На практике всё сводится к степени опасности помещения:

• Обычные помещения без повышенной опасности — офисы, торговые залы без высокой влажности и агрессивной среды — раз в 3 года.
• Помещения с повышенной опасностью и особо опасные — высокая влажность, токопроводящие полы, химически активная среда — не реже раза в год.
• Электроустановки и сети вне зданий — уличное освещение, наружная проводка, оборудование на открытых площадках — тоже не реже раза в год.
• Взрывоопасные зоны — раз в 2 года, но здесь почти всегда добавляются более жёсткие требования отраслевых нормативов.
• Отдельное оборудование — стационарные электроплиты, лифты, подъёмные краны — проверяется ежегодно вне зависимости от категории помещения.

Все эти сроки — минимум, а не рекомендация «делать реже некуда». Если техническое состояние сети вызывает вопросы, руководитель обязан назначить проверку раньше срока, а не ждать очередной даты по графику.

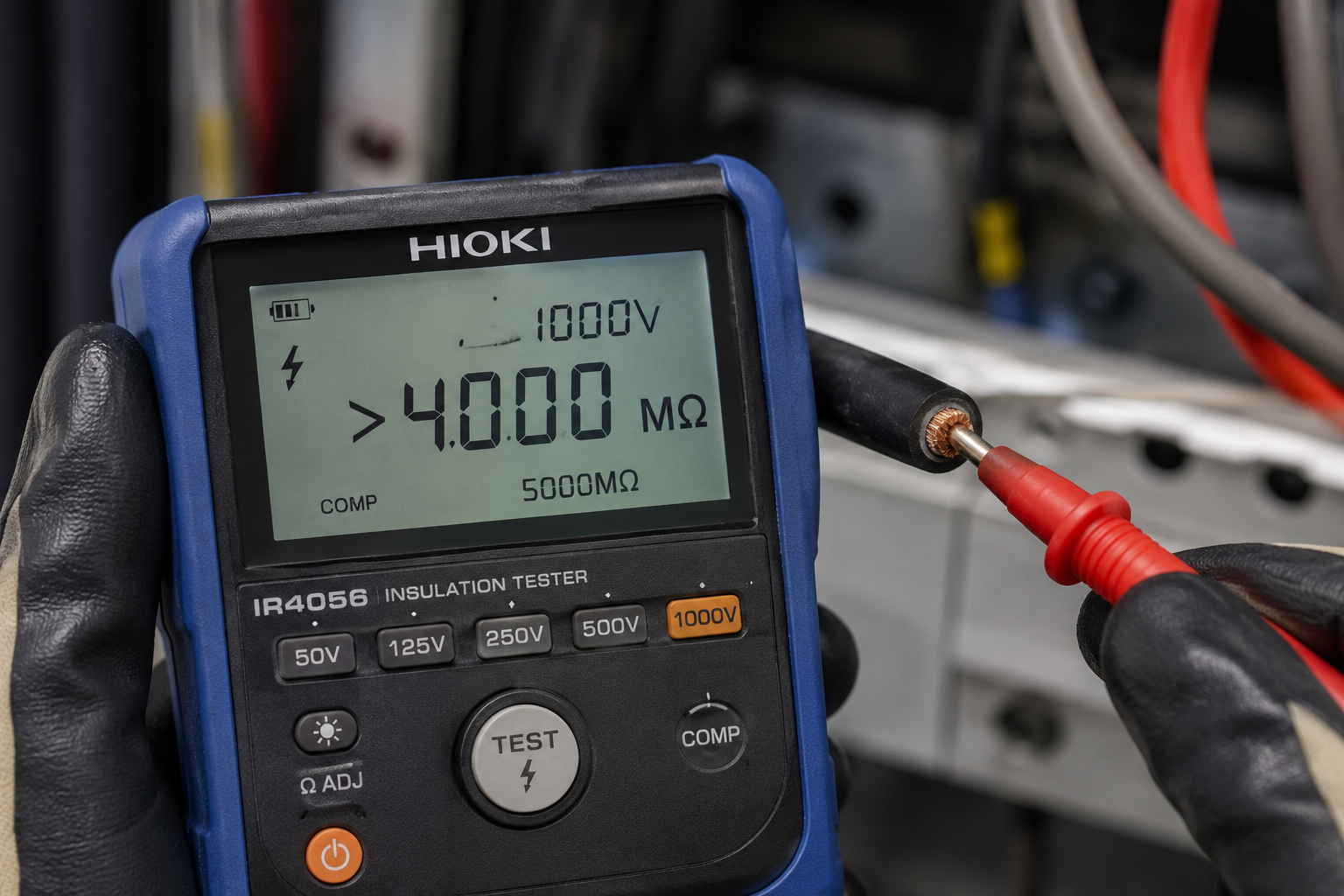

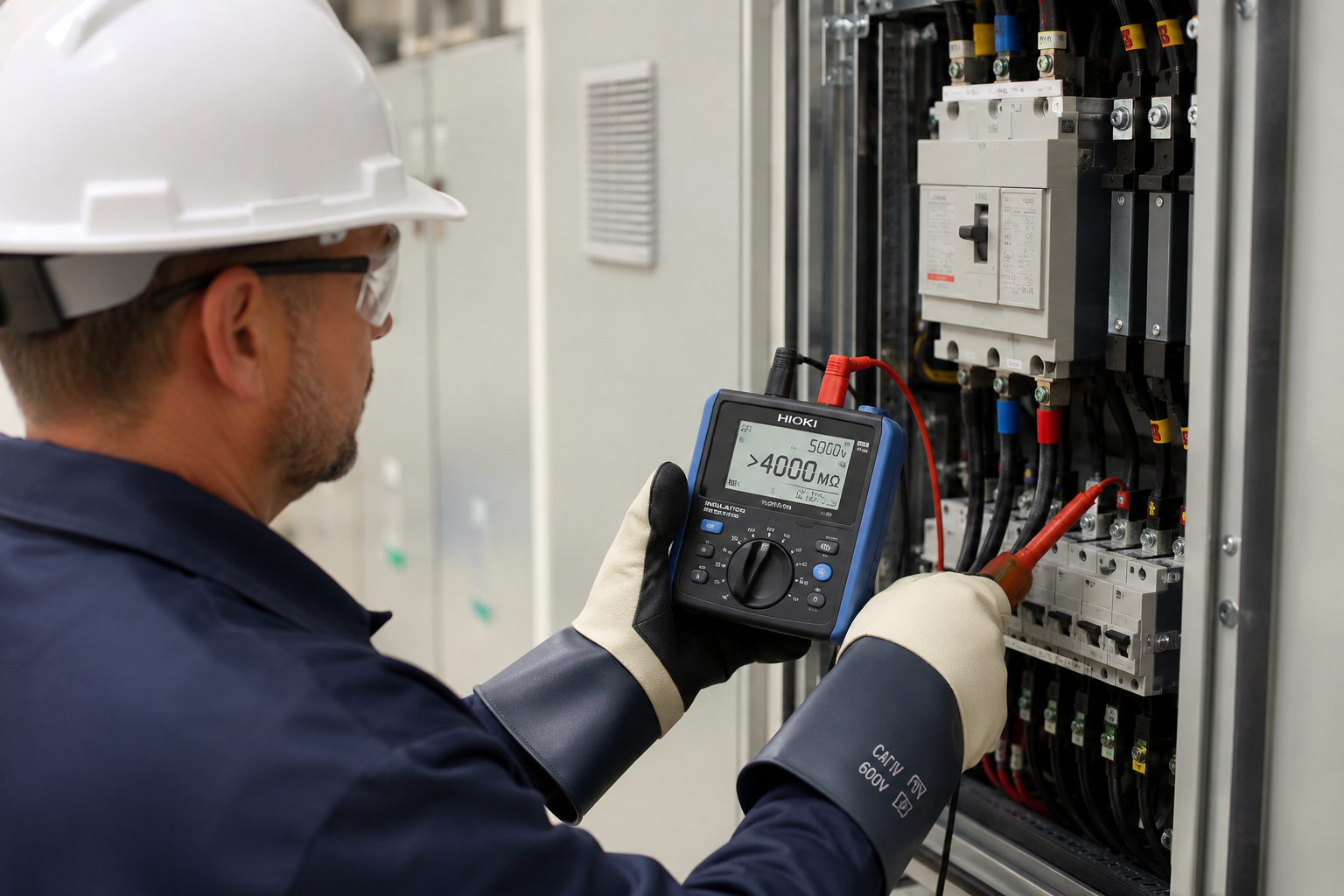

Периодичность — только половина вопроса, вторая половина — сами цифры. Измерение проводят мегаомметром: прибор подаёт в кабель или обмотку испытательное напряжение (обычно 500 или 1000 В для сетей до 1000 В) и по току утечки рассчитывает сопротивление.

Минимальные значения регламентируют ПУЭ и ГОСТ Р 50571.16: для силовых кабелей и проводов сопротивление изоляции не должно быть ниже 0,5 МОм. Если прибор показывает значение ниже нормы или близкое к граничному, это повод не откладывать замену кабеля или ремонт участка сети до следующего планового года — а зафиксировать проблему сейчас и включить внеплановую проверку в график.

Периодичность не выбирается один раз и навсегда — это ежегодная работа. Технический руководитель организации, эксплуатирующей электроустановки, утверждает график ППР с конкретными датами замеров по каждому участку сети. При этом учитывают:

• категорию помещений по степени электробезопасности;
• фактическое состояние проводки и оборудования по предыдущим протоколам;
• рекомендации завода-изготовителя оборудования;
• результаты прошлых измерений — если сопротивление было близко к граничному значению, следующую проверку логично назначить пораньше.

Сама электролаборатория график не утверждает — это не её функция. Но по итогам замеров она всегда указывает в протоколе рекомендованный срок следующей проверки, и на этот ориентир удобно опираться, если своего графика ППР ещё нет.

Просроченные измерения — это в первую очередь реальный риск аварии: повреждённая изоляция — одна из самых частых причин возгораний там, где на сеть приходится серьёзная нагрузка. Но кроме этого есть и вполне бумажные последствия:

• при проверке Ростехнадзора, отсутствие актуальных протоколов — прямой повод для предписания и штрафа;
• если случится авария, а протоколы просрочены, страховая вправе отказать в выплате — формально сеть эксплуатировалась с нарушением регламента;
• без свежих протоколов электроизмерений часто не получается закрыть документы при вводе объекта в эксплуатацию или продлении разрешительной документации.

Проще всего не держать все сроки в голове или в отдельной таблице, а передать это электролаборатории на постоянной основе: специалисты сами напоминают о приближении даты следующей проверки и ведут единый график по зданию, учитывая разные категории помещений на объекте.

Мы в FLTECH проводим измерение сопротивления изоляции для зданий любого назначения — от офисных центров до производственных площадок — и берём на себя весь цикл: считаем периодичность под конкретный объект, проводим замеры и оформляем протоколы, которые принимают контролирующие органы.

Нужно измерение сопротивления изоляции или график ППР для вашего здания? Оставьте заявку — приедем на объект и подберём периодичность проверок под вашу специфику.
