Автоматический выключатель — это последняя линия обороны электросети: если где-то на линии произошло короткое замыкание или перегрузка, именно автомат должен вовремя отключить повреждённый участок. Проблема в том, что со временем расцепители автомата стареют, контакты подгорают, и он может сработать медленнее, чем нужно, или вообще не сработать. Проверить это на глаз нельзя — нужна прогрузка автоматических выключателей и протокол, который фиксирует результат.

Разберём, что проверяют при прогрузке автоматов, какие нормативы регулируют этот процесс и что обязательно должно быть в итоговом протоколе.

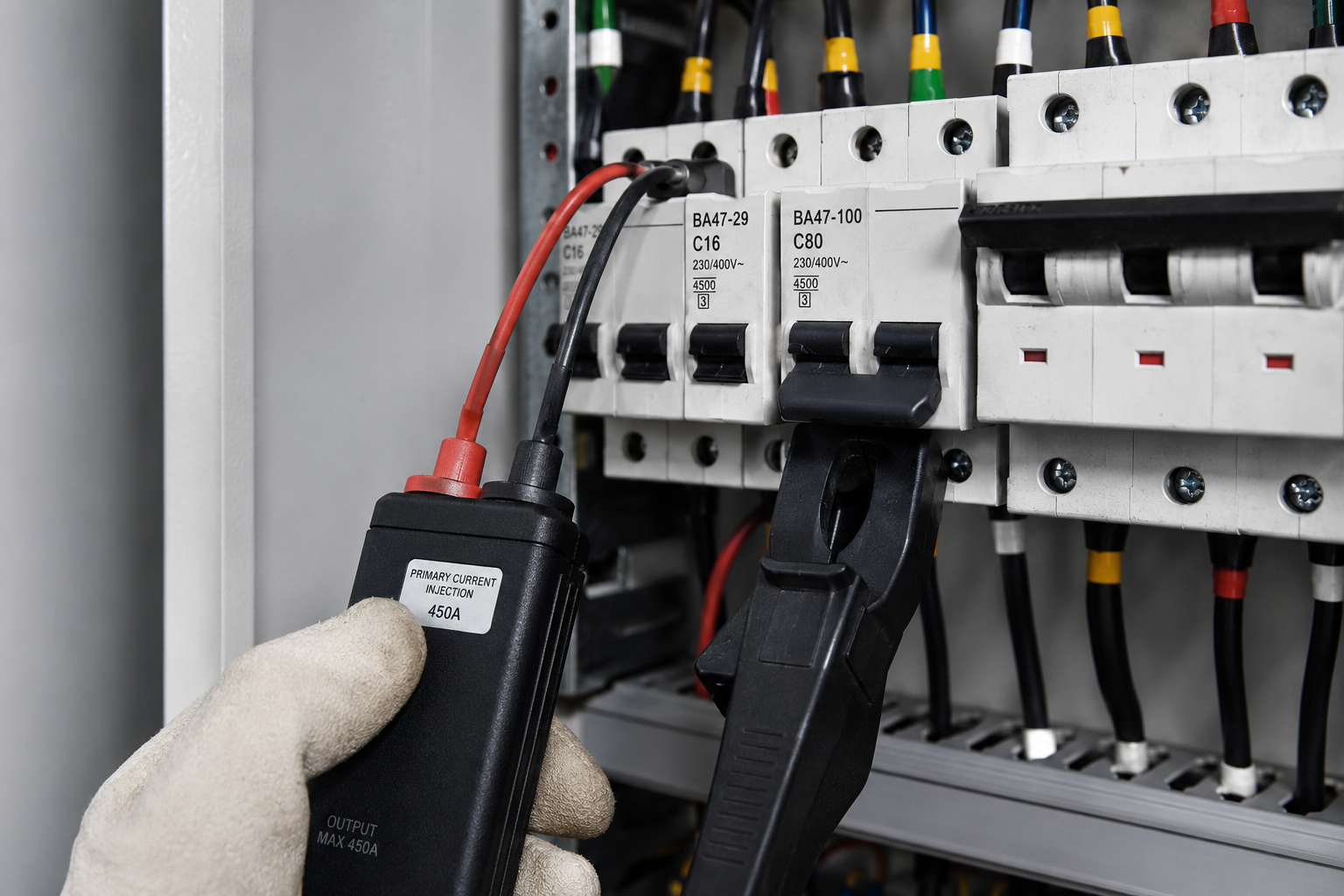

Прогрузка — это испытание, при котором через автоматический выключатель пропускают ток заданной величины и замеряют, за какое время сработает защита. У автомата два типа расцепителей, и проверяют оба:

• тепловой расцепитель защищает от длительной перегрузки. При токе около 1,13×Iном автомат не должен сработать в течение часа, а при 1,45×Iном — обязан отключиться в течение часа;
• электромагнитный расцепитель реагирует на короткое замыкание. Для характеристики С срабатывание должно происходить почти мгновенно — при токе в 5–10 раз выше номинального.

Современные приборы для прогрузки сами формируют время-токовую характеристику автомата и сравнивают её с нормативной — по ГОСТ IEC 60898-1. Если фактическое время срабатывания выходит за пределы нормы, автомат считается неисправным и подлежит замене, а не ремонту — сам механизм расцепителя не ремонтируется.

Обязательность прогрузки автоматических выключателей закреплена в ПУЭ, пункт 1.8.37 — испытание входит в перечень приёмо-сдаточных испытаний перед вводом электроустановки в эксплуатацию. Дальше, уже в процессе эксплуатации, ориентируются на ПТЭЭП и рекомендации завода-изготовителя автомата — именно производитель обычно устанавливает более точную периодичность для конкретной модели.

Сами параметры срабатывания и методику испытаний описывают ГОСТ Р 50571.5.52-2017 и ГОСТ IEC 60898-1. На эти же документы электролаборатория ссылается при оформлении протокола прогрузки.

Прогрузка автоматических выключателей обязательна в нескольких случаях:

• при вводе новой электроустановки или после капитального ремонта — как часть приёмо-сдаточных испытаний;
• планово, в рамках комплексных электроизмерений — обычно вместе с проверкой сопротивления изоляции и цепи «фаза-ноль»;
• после срабатывания автомата при аварии — чтобы убедиться, что защита не повреждена и сработает штатно в следующий раз;
• если есть подозрение на неисправность — автомат периодически «выбивает» без видимой причины или, наоборот, не реагирует на перегрузку.

Протокол прогрузки автоматического выключателя — документ, который принимают Ростехнадзор и другие контролирующие органы при проверке электрохозяйства. В нём указывают:

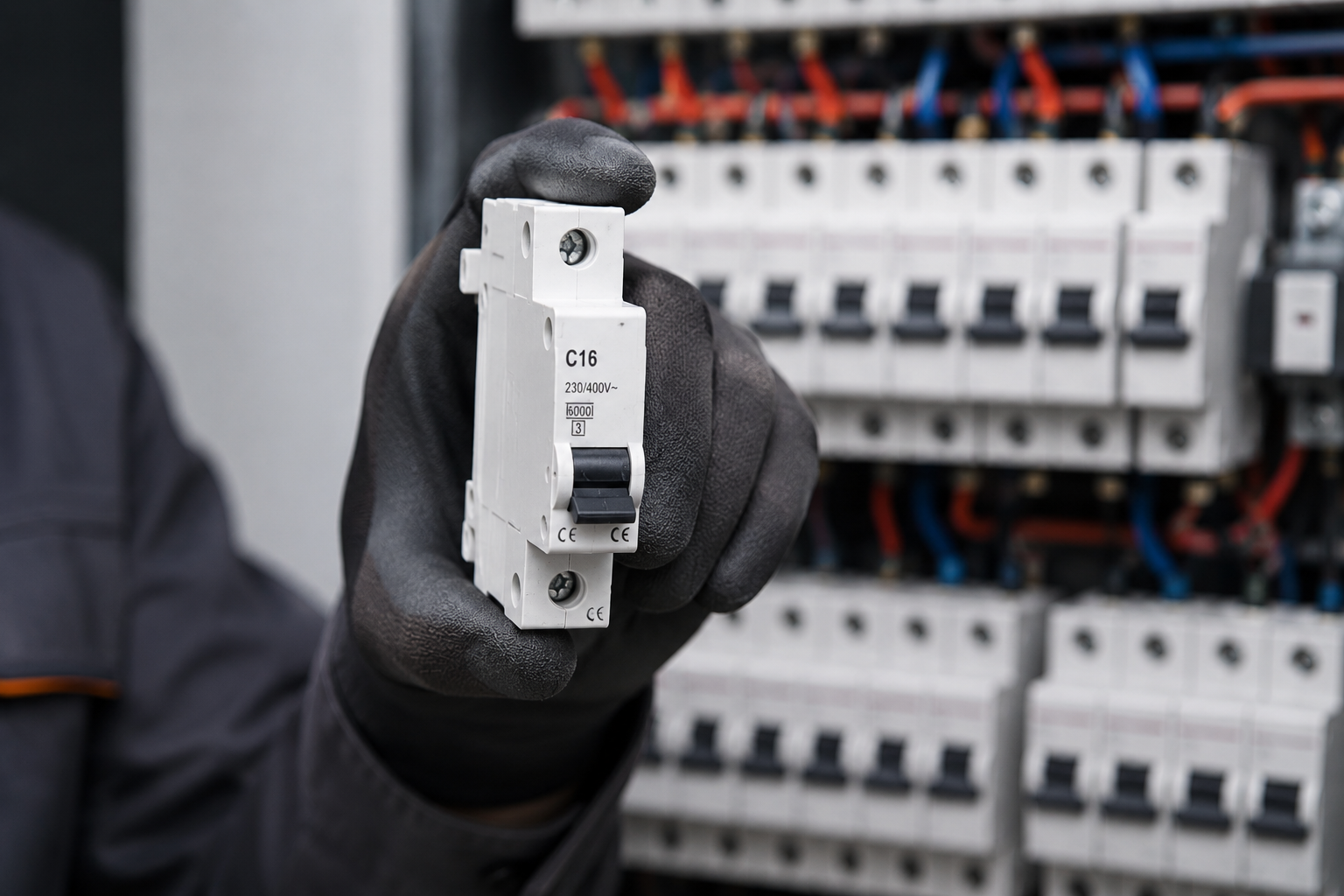

• номинал и характеристику автомата (например, C16, B25);
• испытательный ток, который подавался при проверке теплового и электромагнитного расцепителя;
• фактическое время срабатывания по каждому виду испытания;
• нормативные значения, с которыми сравнивался результат;
• итоговый вывод — автомат исправен и допущен к эксплуатации, либо подлежит замене;
• сведения об электролаборатории, которая проводила испытание, и её регистрации в Ростехнадзоре.

Протокол оформляют на каждый проверенный автомат отдельно, а по итогам всего объекта собирают в единый технический отчёт вместе с протоколами по другим видам измерений — сопротивлению изоляции, заземлению, УЗО.

Автомат, который не сработает вовремя при коротком замыкании, — это не абстрактный риск, а прямая причина части пожаров в зданиях с интенсивной электрической нагрузкой: провод перегревается, а защита, которая должна была его обесточить, не срабатывает. Кроме аварийного риска, отсутствие актуальных протоколов прогрузки — это ещё и основание для предписания при проверке Ростехнадзора или Госпожнадзора, а для новых объектов — прямая причина не получить разрешение на ввод в эксплуатацию.
