Контур заземления работает тихо и незаметно — до того момента, пока не понадобится. Если на корпусе оборудования появится опасное напряжение из-за повреждения изоляции, именно заземление должно увести ток в землю, а не позволить ему пройти через человека. Проблема в том, что контур заземления со временем деградирует: металл корродирует под землёй, сварные и болтовые соединения ослабевают, грунт пересыхает и теряет проводимость. Снаружи это никак не видно, поэтому состояние заземляющего устройства проверяют инструментально, по графику.

Расскажем, как проходит проверка контура заземления, какие нормы сопротивления действуют по ПУЭ и ПТЭЭП и с какой периодичностью нужно проводить измерения.

Требования к сопротивлению заземляющего устройства зависят от типа электроустановки:

• для электроустановок напряжением 380/220 В сопротивление заземляющего устройства не должно превышать 4 Ом (ПУЭ, табл. 1.8.38);
• для повторного заземления, подключённого к PEN-проводнику, приходящему от трансформаторной подстанции, — не более 10 Ом;
• для смонтированного, но ещё не подключённого контура здания — не более 30 Ом;
• переходное сопротивление контактных соединений заземляющих проводников не должно превышать 0,05–0,1 Ом.

Если измеренное сопротивление превышает норму, а осмотр показывает коррозию электродов больше чем наполовину, контур нужно усиливать — добавлять вертикальные электроды, увеличивать их длину или число, задействовать естественные заземлители (металлоконструкции здания, обсадные трубы).

Шаг 1. Визуальный осмотр. Специалист проверяет состояние открытых частей заземляющего устройства: целостность проводников, качество сварных и болтовых соединений, степень коррозии металла. Если есть подозрение на серьёзное разрушение контура под землёй, может потребоваться выборочное вскрытие грунта.

Шаг 2. Отключение контура от электроустановки. Перед измерением заземлитель отсоединяют от общего контура, чтобы результат не искажался влиянием подключённого оборудования и других заземлителей.

Шаг 3. Измерение удельного сопротивления грунта. Этот параметр напрямую влияет на эффективность заземления, поэтому его фиксируют отдельно — особенно если раньше не было точных данных по грунту на объекте.

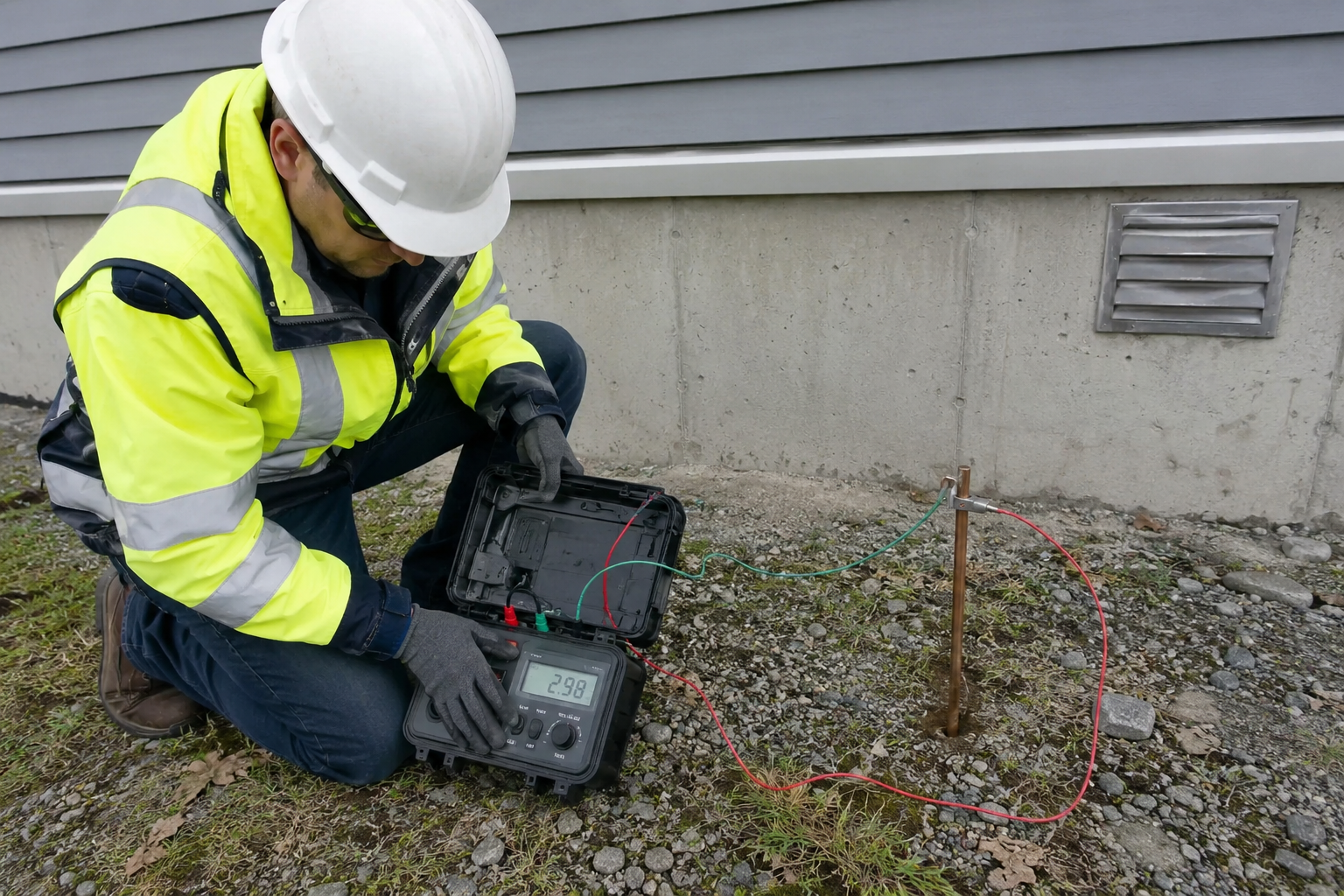

Шаг 4. Измерение сопротивления заземляющего устройства. Чаще всего используют трёхпроводной метод: прибор — например, MRU-101 или ИС-10 — подаёт измерительный ток через вспомогательные электроды и рассчитывает сопротивление растеканию тока. Для больших контуров, где нет возможности разнести измерительные штыри на нужное расстояние, метод не подходит — тогда применяют другие схемы измерения.

Шаг 5. Проверка металлосвязи. Отдельно проверяют цепь между заземлителями и заземляемыми элементами — насколько надёжно соединены между собой все части контура. Переходное сопротивление контактов не должно превышать норму.

Шаг 6. Оформление протокола. Все результаты — сопротивление заземляющего устройства, данные по грунту, состояние металлосвязи — вносят в протокол, а по итогам обследования готовят технический отчёт с выводом о соответствии нормам ПУЭ и, если нужно, рекомендациями по усилению контура.

Периодичность зависит от вида проверки:

• визуальный осмотр открытых частей заземляющего устройства — не реже раза в 6 месяцев;
• инструментальное измерение сопротивления без вскрытия грунта — как правило, раз в 3 года, в рамках комплексных электроизмерений;
• проверка со вскрытием грунта в местах, где элементы заземлителя расположены под землёй, — не реже одного раза в 12 лет, а для отдельных категорий объектов (краны, предприятия общепита, медицинские учреждения) — ежегодно.

Точный график устанавливает технический руководитель предприятия в системе ППР, но опускаться ниже минимальных сроков из ПТЭЭП нельзя.

Само по себе превышение сопротивления заземления — не повод останавливать работу объекта, но откладывать ремонт контура тоже нельзя. После усиления заземлителя — добавления электродов или замены повреждённых участков — электролаборатория повторяет измерения и вносит итоговые значения в протокол и паспорт заземляющего устройства.
