Молниезащита — система, о которой вспоминают либо на этапе проектирования здания, либо после первой грозы, которая что-то повредила. Между этими двумя моментами система обычно живёт своей жизнью: болтовые соединения ослабевают, сварные швы подвергаются коррозии, заземлитель теряет контакт с грунтом. Работоспособность молниезащиты на глаз не определить — нужна регулярная проверка, желательно до начала грозового сезона, а не после происшествия.

Разберём, что входит в проверку молниезащиты здания, какие нормативы её регулируют и с какой периодичностью нужно её проводить.

Основные нормативные документы — «Инструкция по устройству молниезащиты зданий и сооружений» РД 34.21.122-87 и её более новая версия, «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003. Оба документа изданы Минэнерго и на практике применяются параллельно — конкретные проектные решения чаще опираются на СО-153, а формулировки по периодичности проверок исторически берут из РД 34.21.122-87.

Общие принципы защиты электроустановок от импульсных перенапряжений закреплены также в ПТЭЭП, глава 2.8.

Здания делят на категории (или уровни защиты) в зависимости от назначения объекта, его высоты и того, что произойдёт при поражении молнией:

• I категория — объекты с наибольшей опасностью: производства с взрывоопасными зонами, склады с легковоспламеняющимися веществами;
• II категория — объекты с умеренным риском при поражении молнией — часть производственных и складских зданий;
• III категория — жилые, общественные и административные здания, а также высотные объекты, для которых риск определяется в первую очередь высотой и статистической вероятностью удара молнии.

От категории зависит не только состав системы молниезащиты, но и то, насколько часто и тщательно её нужно проверять.

Проверка включает визуальный осмотр и инструментальные измерения:

Визуальный осмотр:

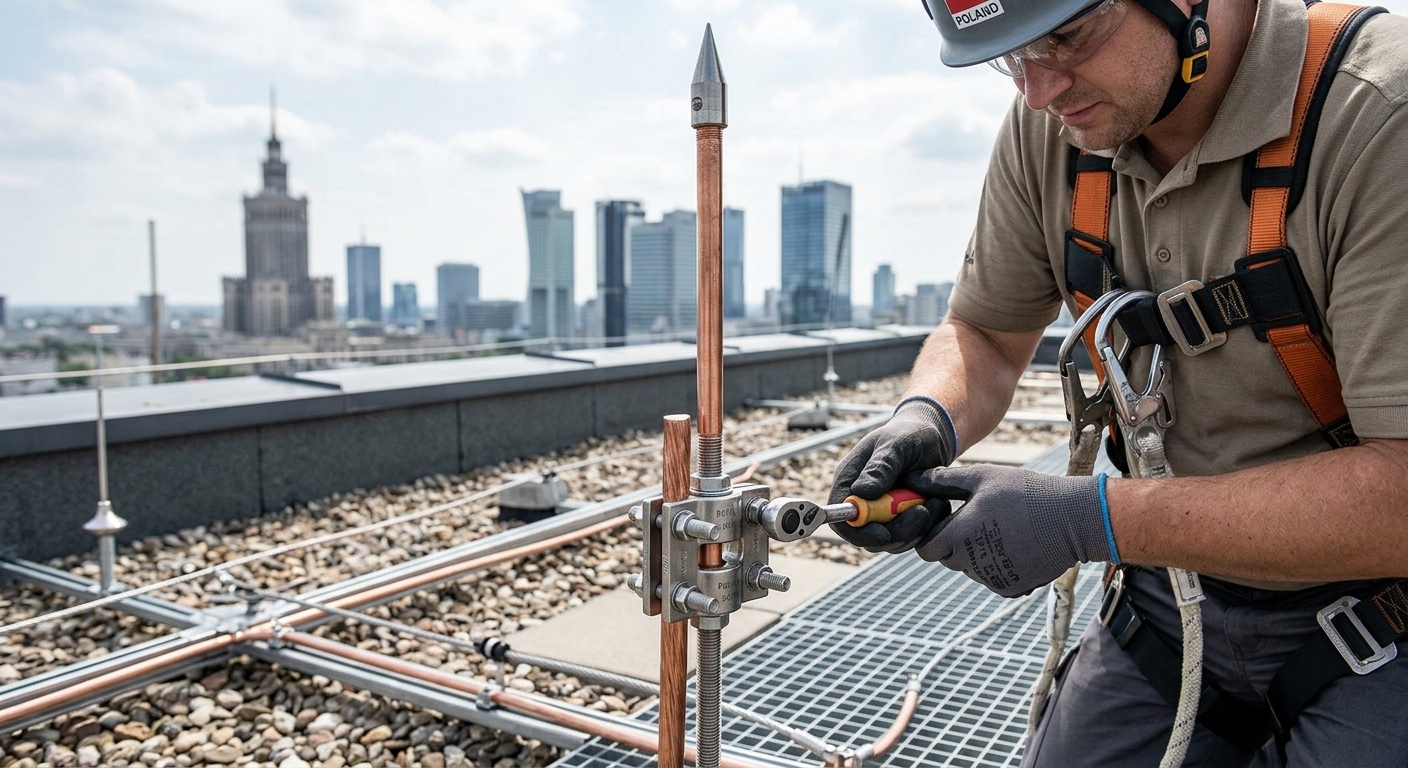

• целостность молниеприёмников, токоотводов и соединительных элементов;
• состояние болтовых и сварных соединений — надёжность затяжки болтов, отсутствие коррозии на сварных швах;
• отсутствие обрывов и механических повреждений на всём протяжении токоотводов;
• соответствие фактического монтажа проектной документации, если она есть.

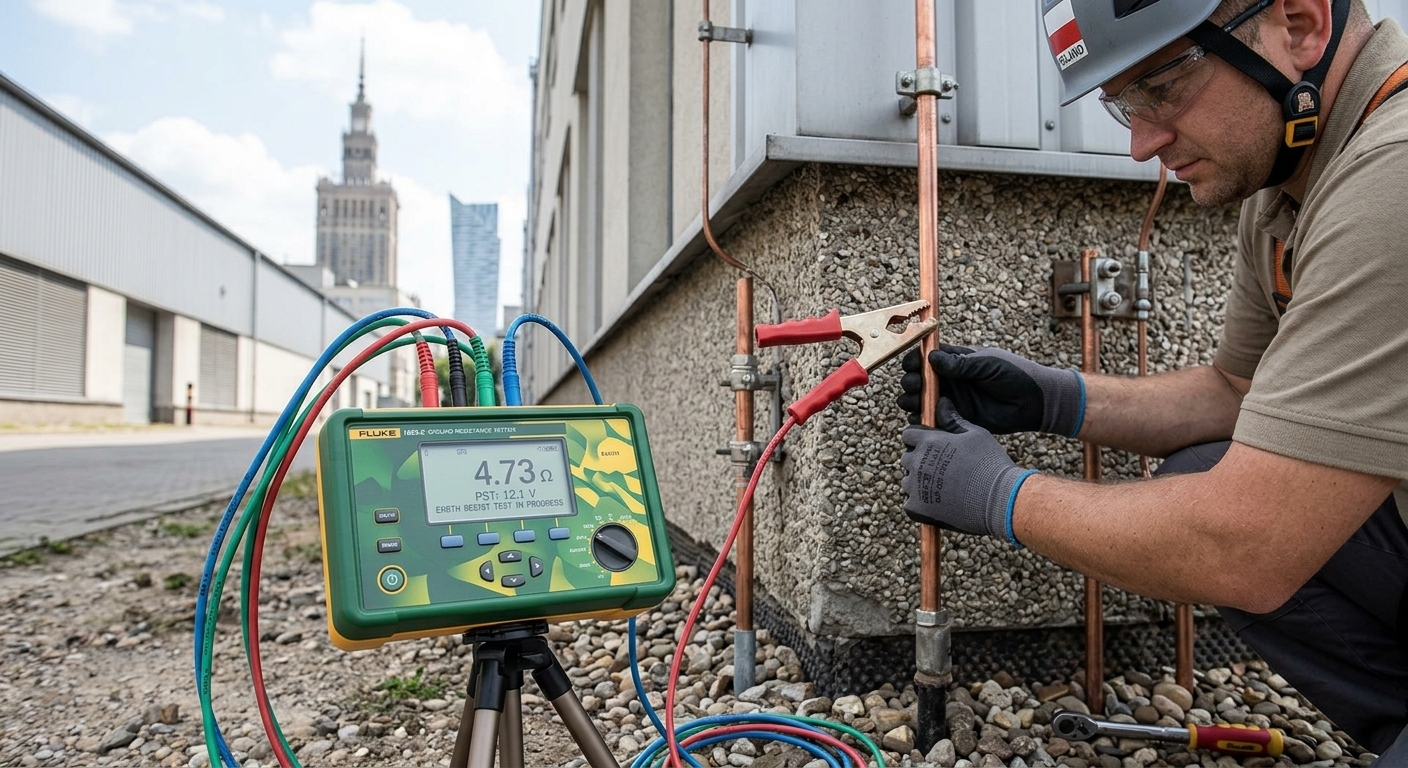

Инструментальные измерения:

• переходное сопротивление контактных соединений молниезащиты — по норме не должно превышать 0,03 Ом;
• сопротивление заземляющего устройства молниезащиты — как правило, не более 10 Ом, точное значение зависит от категории объекта и типа заземлителя.

Если сопротивление превышает норму, а осмотр показывает разрушение контактов или коррозию заземлителя, систему нужно ремонтировать: подтягивать соединения, заменять повреждённые токоотводы, усиливать заземляющий контур.

Базовое требование — не реже одного раза в год, желательно весной, перед началом грозового сезона: за зиму соединения могут ослабнуть из-за перепадов температуры, а проверка после этого позволяет устранить проблемы до того, как система понадобится по назначению.

Для объектов I и II категории на практике часто предусматривают дополнительную осеннюю проверку — по итогам грозового сезона смотрят, не пострадала ли молниезащита от реальных ударов молнии и температурных нагрузок.

Кроме планового графика, внеочередная проверка молниезащиты нужна:

• после реконструкции здания или изменения его высоты;
• после сильной грозы, если есть подозрение на повреждение системы;
• при выявлении механических повреждений — например, после ремонта кровли.

По результатам проверки молниезащиты оформляют технический отчёт, который включает:

• результаты визуального осмотра — состояние молниеприёмников, токоотводов, соединений;
• протокол измерения переходных сопротивлений контактов;
• протокол измерения сопротивления заземляющего устройства;
• заключение о соответствии системы нормативным требованиям;
• рекомендации по устранению выявленных дефектов, если они есть.

Этот отчёт запрашивают при проверках Ростехнадзора и Госпожнадзора — наравне с протоколами по другим видам электроизмерений.

Неисправная молниезащита — это система, которая либо не примет на себя удар молнии, либо примет, но не сможет безопасно отвести ток в землю из-за высокого сопротивления заземлителя. В обоих случаях последствия одинаковы: повреждение кровли, возгорание, выход из строя электрооборудования здания. При проверках контролирующих органов отсутствие актуального отчёта по молниезащите — отдельное основание для предписания, особенно для объектов I и II категории.

Мы в FLTECH проводим проверку молниезащиты зданий любой категории — от визуального осмотра до инструментальных измерений сопротивления, и оформляем технический отчёт, который принимает Ростехнадзор.

Нужна проверка молниезащиты на вашем объекте? Оставьте заявку — оценим состав системы и подготовим смету на проверку.
